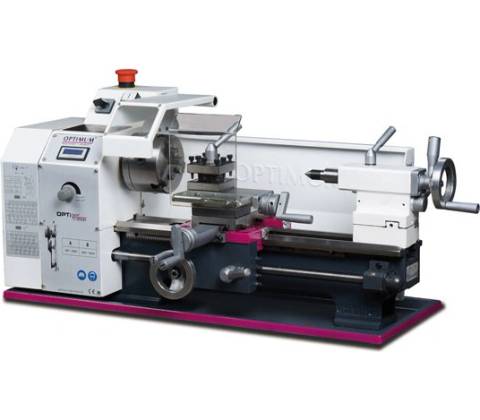

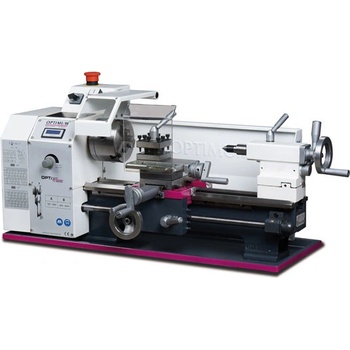

OPTIMUM OPTIturn TU 2004V

Kompaktný, viacúčelový sústruh s plynulou reguláciou otáčok vretena, zobrazenie otáčok pomocou digitálneho ukazovateľa.

• Plynulá regulácia otáčok: 150 - 1 250 a 300 - 2 500 ot./min
• Digitálny ukazovateľ zvolených otáčok
• Kalené vreteno uložené v presných kuželíkových ložiskách
• Kalené čelo vretena (DIN 6350)
• Koník je možné vychýliť ± 2,5 mm pre sústruženie kužeľov
• Veľký rozsah rezania závitov pomocou sady výmenných kolies
• S vodiacou skrutkou pre rezanie závitov alebo automatický posuv
• Prizmatické lôžka zo šedej liatiny, indukčne tvrdené a presne brúsené
• Vymedzenie vôle u všetkých vedení pomocou klinových líšt
• Prepínač chodu vpravo-vľavo s nulovou polohou
• Vyhotovenie podľa DIN 8606 (nástrojárska presnosť)

Technické údaje

Výška hrotu 100 mm Max. točný priemer nad lôžkom 200 mm Šírka lôžka 100 mm Vzdialenosť medzi hrotmi 300 mm Kužeľ vretena MK3 Otáčky 150–2500ot/min Plynulá zmena otáčok Ano Počet rýchlostných stupňov 2 Priechod vretena 21 mm Posuv pinoly 65 mm Kužeľ pinoly koníka MK2 Posuv pozdĺžny 0,1 –0,2 mm/ot. Max. posuv nožového suportu 55 mm Max. posuv priečneho suportu 75 mm Závit metrický 0,5 – 3 mm/ot. Závit palcový 10 – 44 záv./1“ Výška upnutia nožového držiaku 12 mm Príkon 600 W Elektrické pripojenie 230 V Rozmery (š × v × h) 830×425×360mm Hmotnosť 61 kg Delenie nóniusu Suport: 23 mm/ot. - 0,25 mm Priečny suport: 2 mm/ot. - 0,05 mm Nožový suport: 1 mm/ot. - 0,02 mm Koník: 1 mm/ot. - 0,05 mm

Rozsah dodávky:

• 3-čeľusťové skľučovadlo Ø 100 mm s výmennými čeľusťami
• Pevný hrot MK2
• Pevný hrot MK3
• Ochranný kryt skľučovadla
• Štvorstranný držiak noža
• Súprava výmenných kolies pre rezanie závitov
• Kufrík s náradím
• Skúšobný protokol
