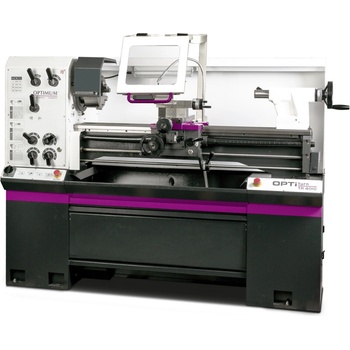

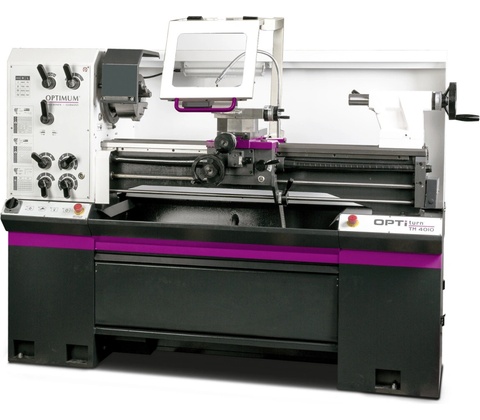

OPTIMUM OPTIturn TM 4010

Nemecká precíznosť pre profesionálne dielne

Hlavné prednosti

Univerzálny hrotový sústruh OPTIturn OPTIMUM® TM 4010 predstavuje špičku vo svojej triede, navrhnutú pre mechanikov, ktorí vyžadujú maximálny výkon a stabilitu. Srdcom stroja je dokonale sústredné vreteno uložené v presných kuželíkových ložiskách s hádzavosťou čela pod 0,015 mm. Masívne liatinové lôžko s kalenými a brúsenými vodiacimi dráhami zaisťuje dlhodobú presnosť a odolnosť proti vibráciám aj pri ťažkom hrubovaní. Vďaka priechodu vretena 52 mm a upínanie Camlock č. 5 sa jedná o vysoko variabilný stroj schopný bleskovo prepínať medzi rôznymi typmi skľučovadiel a lícnych dosiek. TM 4010 je ideálnym partnerom pre výrobu hriadeľov, rezanie metrických i palcových závitov, opravy poľnohospodárskej techniky alebo presné strojárske lícovanie. 01

Masívne vreteno 52 mm

Nadštandardný priechod vretena dovoľuje obrábanie dlhých tyčí a rúrok s priemerom až 50 mm priamo cez telo vreteníka. 02

Kalené vodiace dráhy

Vedenie osi Z je kalené a brúsené, čo zaručuje plynulý posuv suportu a minimálne opotrebenie stroja po desaťročia. 03

Upínanie Camlock č. 5

Systém Camlock DIN ISO 702-2 umožňuje bezpečnú a extrémne rýchlu výmenu skľučovadiel bez zdĺhavého skrutkovania. 04

Bezpečnostná elektronika

Dvojkanálová elektronika a núdzové vypínače podľa EN ISO 13849 zaisťujú maximálnu ochranu obsluhy aj stroja. 05

Olejový kúpeľ prevodov

Všetky ozubené kolesá posuvov sú z ocele, kalené a brúsené, bežiace v olejovom kúpeli pre tichý chod a nulovú údržbu. 06

Chladiaci systém

Integrované čerpadlo s vyberateľnou nádržou zaisťuje optimálnu teplotu nástroja na dosiahnutie perfektného povrchu.

Oblasti použitia

Kde TM 4010 exceluje

Strojárska výroba Opravy automobilových dielov Výroba metrických a palcových závitov Údržba priemyselných prevádzok Odborné technické školstvo Zámočnícke dielne Kusová výroba hriadeľov a čapov Nástrojárne

Technický list

Kompletné technické parametre

Točný priemer 400mm Nad ložom Čo to znamená? Maximálny priemer obrobku, ktorý je možné upnúť. Nad suportom je kapacita 265 mm. 400 mm točného priemeru dovoľuje obrábanie rozmerných prírub, diskov a telies čerpadiel bez nutnosti väčšieho stroja.

Vzdialenosť hrotov 1 000 mm Pracovná dĺžka Čo to znamená? Maximálna dĺžka hriadeľa, ktorú je možné upnúť medzi hrot vo vretene a hrot v koníku.

Pracovná dĺžka1 meter je ideálny na renováciu a výrobu väčšiny bežných priemyselných hriadeľov.

Priechod vretena 52 mm Vnútorná svetlosť Čo to znamená? Vnútorné o vretene určuje, ako hrubý polotovar môžete prestrčiť vreteníkom pre sériovú výrobu čapov. 52 mm priechod je kľúčový parameter, ktorý umožňuje prácu s tyčovinou do priemeru 50 mm cez celý stroj.

Hmotnosť 765 kg Masívna liatina Čo to znamená? Vysoká váha zaručuje tuhosť celého stroja, pohlcuje vibrácie a umožňuje dosahovať vysokú kvalitu povrchu.

Hmotnosť765 kg svedčí o poctivom materiálovom prevedení lôžka a vreteníka, čo je základ pre presné obrábanie.

Vreteník a pohon

Príkon motora 2,2 kW (400 V)

Výkonný motor s elektrickou brzdou a ochranným ističom zaisťuje bezpečné a silné obrábanie aj pri veľkých priemeroch.

Otáčky vretena 70 – 2 000 ot/min (8 stupňov)

Široký rozsah otáčok umožňuje silové vŕtanie aj jemné vysokorýchlostné hladenie povrchu (dokončovanie).

Upnutie / Kužeľ vretena Camlock ISO 702-2 č. 5 / MK 6

Profesionálne upínanie Camlock zaručuje hádzavosť pod 0,015 mm. Kužeľ MK 6 dovoľuje upnutie veľkých nástrojov.

Posuvy a závitovanie

Závit metrický/palcový 0,4 – 7 mm/ot / 56 – 4 záv./1“

Kompletný rozsah na rezanie závitov bez nutnosti zložitej výmeny kolies. 26 metrických a31 palcových rozsahov.

Posuv pozdĺžny / priečny 0,014–0,38 mm/ot / 0,052–1,392 mm/ot

Vysoký počet stupňov posuvu (26 pozdĺžnych / 32 priečnych) zaručuje ideálne rezné podmienky pre každý materiál.

Zdvih nožového / priečneho suportu 98 mm / 185 mm

Nožový suport je otočný pre sústruženie krátkych kužeľov. Priečny suport má veľký rozsah pre čelné sústruženie.

Dizajn a rozmery

Šírka lôžka / Výška hrotu 203 mm / 200 mm

Široké lôžko zo šedej liatiny minimalizuje prehnutie pod tlakom nástroja. Výška hrotu 200 mm definuje točný priemer 400 mm.

Pinola koníka o / zdvih / kužeľ 50 mm / 110 mm / MK 4

Robustný koník s kužeľom MK 4 poskytuje tuhú oporu aj pre ťažké kusy a vŕtanie veľkými priemermi.

Celkové rozmery (ŠxVxH) 1 935 × 1 740 × 780 mm

Priestorovo efektívny stroj, ktorý si aj pri pracovnej dĺžke 1 m zachováva rozumné zástavbové rozmery.

Kliknite na riadok parametra pre zobrazenie detailného vysvetlenia

Čo nájdete v zásielke

Rozsah dodávky 1

OPTIturn TM 4010

Profesionálny hrotový sústruh 1× 2

Trojčeľusťové skľučovadlo o 160 mm

Upínací systém Camlock č. 5 pre presné upnutie 1× 3

Rýchloupínací nožový držiak SWH 3 - E

Súprava na bleskovú výmenu sústružníckych nožov 1× 4

Podstavec stroja

Stabilná oceľová konštrukcia s úložným priestorom 1× 5

Príslušenstvo

LED osvetlenie, redukčné puzdro MK5/MK3, pevný hrot MK3 1× 6

Servisná výbava

Olejová náplň, sada výmenných kolies a nastavovacie náradie 1×

Často kladené otázky

Otázky a odpovede 01Môžem tento sústruh zapojiť do bežnej 230V zásuvky?

Nie, model TM 4010 vyžaduje trojfázové napájanie 400 V. Je určený pre profesionálne nasadenie, kde je stabilita výkonu a vysoký krútiaci moment trojfázového motora kľúčový. 02Ako funguje systém upínania Camlock?

Camlock je priemyselný štandard, ktorý umožňuje výmenu skľučovadla za lícnu dosku alebo klieštinový upínač počas niekoľkých desiatok sekúnd pomocou aretačných čapov. Navyše zaručuje veľmi vysokú súososť a pevnosť spoja. 03Môžem na tomto sústruhu rezať aj palcové závity?

Áno, stroj disponuje bohatou prevodovkou pre 31 palcových závitov (56 – 4 záv./1“) a 26 metrických závitov.Väčšinu bežných stúpaní nastavíte iba pomocou pák na prevodovej skrini. 04Je súčasťou dodávky chladiaci systém?

Áno, sústruh má integrované čerpadlo chladiacej kvapaliny s nádržou zabudovanou v podstavci. Obsahuje tiež ukazovateľ hladiny a nádrž je možné ľahko vybrať na čistenie od kovového kalu a špon.

Rada špecialistu Tomek Náradie:

Sústruh TM 4010 je poctivý "robotník", ktorý v dielni oceníte hlavne pre jeho tuhosť. 52 mm priechod vretena je obrovskou výhodou pri práci s hriadeľmi, ktoré by ste do menších strojov jednoducho nedostali. Pri inštalácii dbajte na dokonalé vyrovnanie lôžka pomocou presnej strojovej vodováhy – pri stroji s váhou 765 kg je to úplne kľúčové pre udržanie deklarovanej hádzavosti. Nezabudnite tiež po prvých 50 hodinách prevádzky vymeniť olejovú náplň v prevodovke, vypláchnete tým prípadné mikro-nečistoty z výroby a zaistíte si hladký chod na ďalšie roky!
