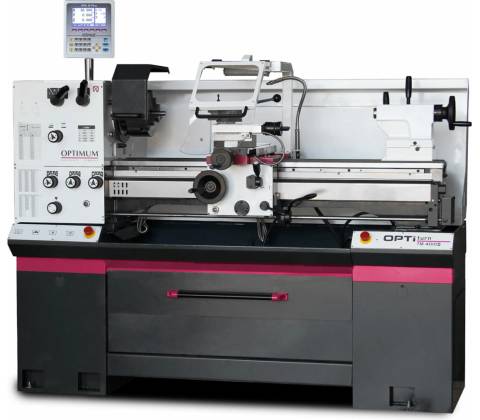

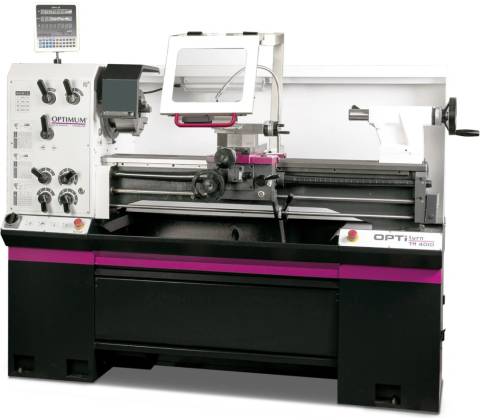

OPTIMUM OPTIturn TM 4010 D

Nemecká precíznosť pre profesionálnych mechanikov

Hlavné prednosti

Sústruh OPTIturn OPTIMUM® TM 4010 D predstavuje absolútny štandard v kategórii dielenských sústruhov pre presné strojárstvo. Tento stroj bol navrhnutý tak, aby spĺňal prísne požiadavky na presnosť (házivosť vretena pod 0,015 mm) a zároveň ponúkol robustnosť potrebnú pre ťažké hrubovanie aj jemné dokončovanie. S integrovaným 3-osým digitálnym odmeriavaním DPA 31 Plus eliminujete chyby vznikajúce pri odčítaní z nonia a výrazne zrýchlite svoju produkciu. Sústruh disponuje kalenými vodiacimi dráhami a prevodovkou bežiacou v olejovom kúpeli, čo zaisťuje tichý chod a extrémne dlhú životnosť všetkých komponentov. Je ideálnou voľbou na výrobu hriadeľov, rezanie širokej škály závitov a presné lícovanie dielov. 01

Digitálna presnosť

Odmeriavanie DPA 31 Plus umožňuje sledovať polohu nástroja s vysokou presnosťou, čo radikálne znižuje zmätkovitosť. 02

Masívne vreteno 52 mm

Veľký priechod vretena dovoľuje obrábanie dlhých tyčí s priemerom až 50 mm, ktoré prejdú celým telom stroja. 03

Kalené vodiace dráhy

Vodiace dráhy osi Z sú kalené a brúsené, čo zaručuje plynulý posuv suportu a minimálne opotrebenie aj po rokoch práce. 04

Maximálna bezpečnosť

Dvojkanálová elektronika, elektrická brzda motora a núdzové vypínače spĺňajú najprísnejšie normy bezpečnosti práce. 05

Upínanie Camlock

Systém Camlock DIN ISO 702-2 umožňuje bleskovú výmenu skľučovadiel alebo lícnych dosiek s vysokou opakovateľnou presnosťou. 06

Kompletné chladenie

Integrované čerpadlo s vyberateľnou nádržou zaisťuje optimálnu teplotu nástroja aj obrobku pri dlhom obrábaní.

Oblasti použitia

Kde TM 4010 D exceluje

Strojárska výroba Údržba priemyselných celkov Výroba závitov (metrické aj palcové) Opravy automobilových dielov Kusová výroba čapov a hriadeľov Zámočnícke dielne Odborná výučba a školy Nástrojárne

Technický list

Technické parametre

Točný priemer 400mm Nad ložom Čo to znamená? Maximálny priemer obrobku, ktorý môžete na sústruhu upnúť. Nad suportom je točný priemer 265 mm. 400 mm točného priemeru dovoľuje obrábanie rozmerných prírub, diskov a telies čerpadiel.

Vzdialenosť hrotov 1 000 mm Pracovná dĺžka Čo to znamená? Maximálna dĺžka hriadeľa alebo rúrky, ktorú je možné upnúť medzi hrot vo vretene a hrot v koníku. 1 meter dĺžky medzi hrotmi pokrýva drvivú väčšinu úloh v údržbe i zákazkovej výrobe hriadeľov.

Priechod vretena 52 mm Vnútorné o vretene Čo to znamená? Vnútorný priemer vretena určuje, ako hrubú tyč môžete prestrčiť cez vreteník pre sériovú výrobu. 52 mm je nadštandardná hodnota, ktorá umožňuje obrábanie štandardných 50mm tyčových polotovarov.

Hmotnosť 765 kg Masívna liatina Čo to znamená? Vysoká váha zaručuje tuhosť konštrukcie, absorbuje vibrácie a umožňuje dosahovať špičkovú kvalitu povrchu.

Váha765 kg radí tento sústruh do kategórie poctivých priemyselných strojov s dlhou stabilitou geometrie.

Vreteník a otáčky

Otáčky vretena 70 – 2 000 ot/min

Rozsah otáčok rozdelený do 8 stupňov umožňuje vŕtanie veľkými vrtákmi aj vysokorýchlostné dokončovanie povrchu.

Upnutie vretena Camlock DIN ISO 702-2 č. 5

Profesionálna Camlock systém zaručuje hádzavosť čela vretena pod 0,015 mm a bleskovú výmenu upínacích prvkov.

Kužeľ vretena MK 6

Veľký kužeľ MK 6 umožňuje priame upnutie veľkých nástrojov alebo redukčných puzdier.

Príkon motora 2,2 kW (400 V)

Výkonný trojfázový motor s elektrickou brzdou zaisťuje okamžité zastavenie vretena po vypnutí.

Posuvy, závity a suport

Posuv pozdĺžny / priečny 0,014 – 0,38 mm/ot / 0,052 – 1,392 mm/ot

Široká škála posuvov umožňuje nastaviť optimálny úber materiálu pre hrubovanie aj finálne hladenie.

Závit metrický 0,4 – 7 mm/ot (26 stupňov)

Umožňuje rezanie všetkých bežných metrických závitov bez nutnosti častej výmeny ozubených kolies v prevodovke.

Závit palcový 56 – 4 záv./1“ (31 stupňov)

Kompletný rozsah pre palcové závity, nevyhnutný pre opravy poľnohospodárskej techniky a hydrauliky.

Zdvih nožového suportu 98 mm

Nožový suport je otočný a umožňuje sústruženie krátkych kužeľov.

Koník a rozmery lôžka

Kužeľ pinoly koníka MK 4

Robustný koník s kužeľom MK 4 poskytuje tuhú oporu aj pre ťažké kusy a vŕtanie veľkými priemermi.

Šírka lôžka 203 mm

Široké a rebrované lôžko zo šedej liatiny minimalizuje prehnutie stroja pod tlakom nástroja.

Rozmery (Š x V x H) 1 935 × 1 740 × 780 mm

Aj napriek svojim možnostiam si sústruh zachováva rozumné zástavbové rozmery, vhodné aj do menších dielní.

Kliknite na dlaždicu alebo riadok parametra pre zobrazenie vysvetlenia

Čo nájdete v balení

Rozsah dodávky 1

Digitálne odmeriavanie polohy DPA 31 Plus

Kompletný 3-osový systém už namontovaný na stroji 1× 2

Trojčeľusťové skľučovadlo O 160 mm

Upínací systém Camlock č. 5 pre presné upnutie 1× 3

Rýchloupínací nožový držiak sada SWH 3 - E

Na bleskovú výmenu sústružníckych nožov 1× 4

Podstavec stroja

Stabilná oceľová konštrukcia pod sústruh 1× 5

Pevný hrot MK 3 a redukčné puzdro

Príslušenstvo pre vreteno a koník (MK 5 / MK 3) 1× 6

Prevádzková výbava

LED osvetlenie, olejová náplň, sada výmenných kolies a náradie 1×

Často kladené otázky

Otázky a odpovede 01Môžem na tomto sústruhu rezať závity bez výmeny kolies?

Áno, sústruh disponuje bohatou prevodovkou, ktorá umožňuje rezať 26 druhov metrických a 31 druhov palcových závitov iba nastavením pák na prevodovej skrini. Pre atypické závity je súčasťou sady aj sada výmenných kolies. 02V čom je výhodný systém Camlock?

Camlock je priemyselný štandard upínania, ktorý umožňuje vymeniť skľučovadlo za lícnu dosku alebo klieštinový upínač počas niekoľkých desiatok sekúnd. Navyše zaručuje veľmi vysokú súososť a pevnosť spoja. 03Je digitálne odmeriavanie polohy v cene?

Áno, model TM 4010 D je štandardne dodávaný s už namontovaným 3-osým digitálnym odmeriavaním DPA 31 Plus. To výrazne zvyšuje komfort a presnosť práce najmä pri zložitejších obrobkoch. 04Ako funguje chladenie obrobku?

Sústruh má vstavané čerpadlo, ktoré rozvádza chladiacu emulziu tryskou priamo k reznému nástroju. Nádrž na kvapalinu je integrovaná v podstavci a je vyberateľná pre ľahké čistenie od kalu a špon.

Rada špecialistu Tomek Náradie:

Sústruh TM 4010 D je poctivý stroj, ktorý v dielni oceníte hlavne pre jeho tuhosť. 52 mm priechod vretena je "vyslobodením" pri práci s dlhšími hriadeľmi, ktoré by ste do menších strojov jednoducho nedostali. Pri inštalácii dbajte na dokonalé vyrovnanie lôžka pomocou presnej strojovej vodováhy – pri stroji tejto váhy je to kľúč k udržaniu deklarovanej hádzavosti pod 0,015 mm. Nezabúdajte pravidelne kontrolovať hladinu oleja v prevodovej skrini cez olejoznak, sústruh vám potom bude slúžiť desaťročia bez vôle v prevodoch!
