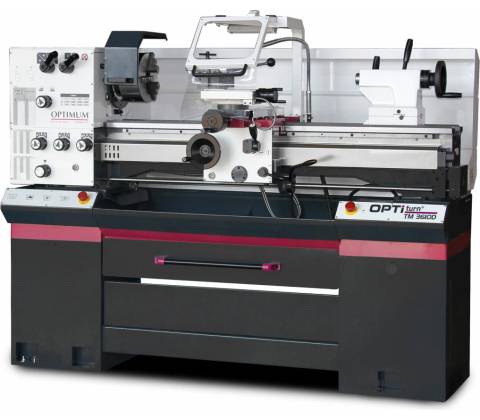

OPTIMUM OPTIturn TM 3610

Nemecká konštrukcia pre nekompromisnú presnosť

Hlavné prednosti

Univerzálny sústruh OPTIturn OPTIMUM® TM 3610 je navrhnutý pre náročné mechaniky a nástrojárne, ktoré vyžadujú vysoký výkon v kompaktnom prevedení. Tento stroj o váhe 608 kg vyniká špičkovou stabilitou a precíznym uložením vretena, ktoré zaručuje hádzavosť pod 0,015 mm. Unikátnym prvkom v tejto kategórii je veľký priechod vretena 52 mm, Ktorý umožňuje obrábanie dlhých tyčí veľkých priemerov. Všetky ozubené kolesá a hriadele sú kalené, brúsené a bežia v olejovom kúpeli, čo zaisťuje tichý chod a extrémnu životnosť. Stroj je dodávaný s bohatým príslušenstvom vrátane lunet a trojčeľusťového skľučovadla, čo z neho robí okamžite pripravené pracovisko na výrobu hriadeľov, čapov a závitov. [Image of lathe machine parts labeled] 01

Masívne vreteno 52 mm

Nadštandardný priechod vretena dovoľuje obrábanie tyčových materiálov do priemeru 50 mm priamo cez vreteník. 02

Upínanie Camlock

Priemyselný štandard Camlock DIN ISO 702-2 č. 5 umožňuje bleskovú výmenu skľučovadiel s vysokou opakovateľnou presnosťou. 03

Nožná brzda

Mechanická nožná brzda zaisťuje okamžité núdzové zastavenie vretena, čo radikálne zvyšuje bezpečnosť práce. 04

Presné navádzanie

Kalené a brúsené vodiace dráhy lôžka osi Z zaručujú hladký posuv suportu a dlhodobú stálosť geometrie stroja. 05

Bohatá prevodovka

Umožňuje rezanie 26 metrických a 34 palcových závitov bez nutnosti zložitej manuálnej výmeny kolies. 06

Liatinová tuhosť

Poctivých 608 kg šedej liatiny efektívne pohlcuje vibrácie pri hrubovaní a zaisťuje zrkadlový povrch pri hladení.

Kde TM 3610 exceluje

Využitie

Strojárska výroba Nástrojárne a modelárne Opravy poľnohospodárskej techniky Výroba metrických a palcových závitov Odborné technické školstvo Sústruženie kužeľov (prestaviteľný koník) Kusová výroba hriadeľov a prírub Údržba priemyselných prevádzok

Technický list

Kompletné technické parametre

Točný priemer 360 mm Nad ložom Čo to znamená? Maximálny priemer obrobku, ktorý môžete na sústruhu upnúť. Nad suportom je to 225 mm. 360 mm nad ložom dovoľuje obrábanie širokej škály prírub, diskov a rozmernejších kusov.

Priechod vretena 52 mm Vnútorné o vretene Čo to znamená? Vnútorná svetlosť vretena. Umožňuje prestrčiť tyč s priemerom 50 mm celým vretenníkom pre sériovú výrobu. 52 mm priechod je v tejto triede výnimočný a výrazne rozširuje možnosti stroja pri práci s tyčovinou.

Vzdialenosť hrotov 1 000 mm Pracovná dĺžka Čo to znamená? Maximálna dĺžka hriadeľa, ktorú je možné upnúť medzi pevný hrot vo vretene a hrot v koníku.

Pracovná dĺžka1 meter je ideálny na výrobu a renováciu väčšiny bežných priemyselných a automobilových hriadeľov.

Hmotnosť 608 kg Čistá váha Čo to znamená? Vysoká váha signalizuje poctivú konštrukciu zo šedej liatiny, ktorá zaručuje tuhosť a stabilitu pri obrábaní.

Váha608 kg robí zo sústruhu stabilný stroj, ktorý efektívne pohlcuje vibrácie, čo je základ pre presné lícovanie.

Vreteník a otáčky

Otáčky vretena 70 – 2 400 ot/min

Rozsah v 8 rýchlostných stupňoch umožňuje silové vŕtanie veľkými priemermi aj vysokorýchlostné dokončovanie povrchov.

Hádzavosť vretena < 0,015 mm

Garantovaná mikrónová presnosť čelá vretena je kľúčová pre výrobu vysoko presných strojárskych súčastí.

Upnutie vretena Camlock ISO 702-2 č. 5

SystémCamlock č. 5 zaisťuje bezpečné upnutie a bleskovú výmenu skľučovadiel bez zdĺhavého skrutkovania.

Príkon motora 2,2 kW (400 V)

Výkonný motor 400V s ochranným ističom poskytuje stabilný krútiaci moment aj v nízkych otáčkach pri hlbokom úbere.

Posuvy a závitovanie

Závit metrický 0,4 – 7 mm/ot (26 stupňov)

Umožňuje rezanie všetkých bežných metrických závitov bez nutnosti častej výmeny ozubených kolies v prevodovke.

Závit palcový 56 – 4 záv./1“ (34 stupňov)

Kompletný rozsah pre palcové závity, nevyhnutný pre opravy hydrauliky a techniky zo zámoria.

Posuv pozdĺžny / priečny 0,052–1,392 / 0,014–0,38 mm/ot

Vysoký počet 32 stupňov posuvu umožňuje nastaviť optimálny úber materiálu na hrubovanie aj finálne hladenie.

Koník a rozmery lôžka

Kužeľ pinoly koníka MK 3

Morse kužeľ MK 3 umožňuje upnutie bežných otočných hrotov a vŕtacích skľučovadiel na vŕtanie v osi.

Zdvih / Priemer pinoly 100 mm / 42 mm

Masívna pinola o priemere 42 mm zaisťuje tuhosť pri vŕtaní a podopieraní ťažších kusov.

Celkové rozmery (ŠxVxH) 1 964 × 1 475 × 869 mm

Robustný stroj s pracovnou dĺžkou 1 m si vyžaduje plochu cca 2 metre dĺžky pre bezpečná manipulácia.

Kliknite na riadok parametra pre zobrazenie detailného vysvetlenia

Čo nájdete v zásielke

Rozsah dodávky 1

OPTIturn TM 3610

Profesionálny hrotový sústruh s podstavcom 1× 2 3-čeľusťové skľučovadlo o 200 mm

Masívne univerzálne skľučovadlo Camlock 1× 3

Lunety (pevná + pohyblivá)

Pevná o 100 mm a pohyblivá o 95 mm pre dlhé hriadele 2× 4

Štvorstranný nožový držiak

Klasický držiak na upnutie až 4 nožov naraz 1× 5

Pevné hroty a redukcia 2× pevný hrot MK 3 a redukčné puzdro MK 6 / MK 3 1× 6

Servisná výbava

LED osvetlenie, sada výmenných kolies a náradia 1×

Často kladené otázky

Otázky a odpovede 01Môžem tento sústruh zapojiť do bežnej 230V zásuvky?

Nie, model TM 3610 vyžaduje trojfázové napájanie 400 V. Je určený pre profesionálne nasadenie, kde je stabilita výkonu a vysoký krútiaci moment trojfázového motora kľúčový pre kvalitný povrch. 02V čom je výhodný systém upínania Camlock?

Camlock (D1-5) umožňuje vymeniť skľučovadlo za lícnu dosku alebo klieštinový upínač počas niekoľkých desiatok sekúnd pomocou aretačných čapov. Navyše zaručuje veľmi vysokú opakovateľnú súososť a pevnosť spoja. 03Môžem na tomto sústruhu brúsiť kužele?

Áno, stroj to umožňuje dvoma spôsobmi: natočením nožového suportu pre krátke kužele, alebo vyosením koníka o ± 10 mm na sústruženie dlhých, pozvoľných kužeľov. 04Obsahuje balenie všetko potrebné na okamžitý štart?

Áno, v rozsahu dodávky nájdete trojčeľusťové skľučovadlo, obe lunety, pevné hroty aj sadu výmenných kolies pre závity. Stačí doplniť olejovú náplň (súčasťou) a môžete začať pracovať.

Rada špecialistu Tomek Náradie:

Sústruh TM 3610 je poctivý stroj, ktorý v dielni prežije generácie. 52 mm priechod vretena je obrovskou výhodou, ktorú v tejto cenovej triede bežne nenájdete – umožní vám pracovať s materiálom, na ktorý by ste predtým potrebovali oveľa väčší stroj. Pri inštalácii dbajte na dokonalé vyrovnanie lôžka pomocou presnej strojovej vodováhy. Aj malý náklon môže pri stroji s váhou 600 kg ovplyvniť presnosť súbehu hrotov. Tiež odporúčam po prvých 50 hodinách prevádzky vymeniť olej v olejovom kúpeli, vypláchnete tým prípadné nečistoty z výroby a zaistíte prevodom hladký chod na ďalšie roky!
