OPTIMUM OPTIturn TM 3310V

Profesionálna technológia pre mechanikov

Hlavné prednosti

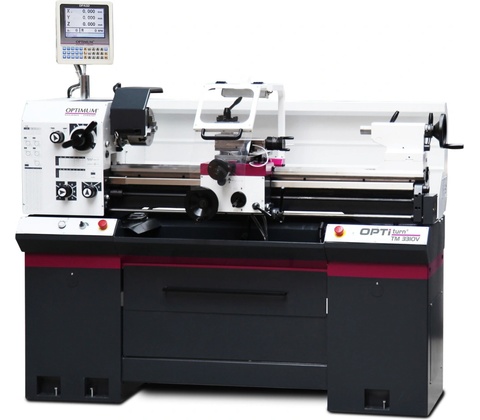

Sústruh OPTIturn OPTIMUM® TM 3310V predstavuje moderné poňatie klasického obrábacieho stroja, ktorý kombinuje robustnú mechaniku s pokročilou elektronikou. Hlavným lákadlom je plynulá regulácia otáčok riadená frekvenčným meničom Lenze, ktorá umožňuje nastaviť ideálnu reznú rýchlosť bez nutnosti zastavovania stroja. Spolu s 3-osým digitálnym odmeriavaním DPA 32 eliminujete chyby pri odčítaní z nonia a dosiahnete úplnú presnosť pri každom obrobku. Stroj vyniká tuhosťou vďaka 470 kg šedej liatiny a kaleným vodiacim dráham, čo zaisťuje minimálne vibrácie a house-prúd povrch aj pri náročnom hrubovaní. TM 3310V je ideálnou voľbou na výrobu presných hriadeľov, metrických závitov, opravy strojných súčastí i precízne lícovanie v nástrojárňach. 01

Vario systém

Plynulá regulácia otáčok (14–2800 ot/min) dovoľuje presné nastavenie rezných podmienok pre rôzne materiály aj priemery. 02

Odmeriavanie DPA 32

Digitálny systém s vysokým rozlíšením šetrí čas pri meraní a radikálne zvyšuje presnosť sústruženia. 03

Elektrická brzda

Výkonný motor je vybavený elektrickou brzdou pre okamžité zastavenie vretena, čo zvyšuje efektivitu aj bezpečnosť. 04

Upínanie Camlock

Systém Camlock DIN ISO 702-2 č. 4 umožňuje bleskovú a presnú výmenu skľučovadiel bez zdĺhavého centrovania. 05

Tichý a stabilný chod

Vreteno je uložené v nastaviteľných presných kuželíkových ložiskách s hádzavosťou čela pod 0,015 mm. 06

Liatinová konštrukcia

Tuhé lôžko s vystužením pohlcuje vibrácie a zaručuje stabilitu geometrie stroja aj pri vysokom zaťažení.

Oblasti použitia

Využitie

Presná strojárska výroba Výroba hriadeľov do 1 000 mm Rezanie metrických závitov Opravy poľnohospodárskej a automobilovej techniky Vzdelávanie v technických školách Nástrojárne a prototypové dielne Lícovanie ložiskových plôch Výroba čapov a puzdier

Technický list

Technické parametre

Točný priemer 330 mm Nad ložom Čo to znamená? Maximálny priemer materiálu, ktorý môžete upnúť. Nad suportom je točný priemer 216 mm. 330 mm je kapacita, ktorá pokrýva väčšinu bežných dielenských úloh, prírub a diskov.

Vzdialenosť hrotov 1 000 mm Pracovná dĺžka Čo to znamená? Maximálna dĺžka obrobku, ktorý je možné upnúť medzi hrotmi (napr. dlhý hriadeľ).

Pracovná dĺžka1 000 mm radí tento stroj medzi plnohodnotné dielenské sústruhy na výrobu dlhých dielov.

Otáčky vretena 2 800 rpm Plynulá regulácia Čo to znamená? Frekvenčný menič umožňuje meniť otáčky bez mechanického radenia, ideálny pre hladký povrch.

Rozsah14 až 2 800 ot/min je dostatočný na vŕtanie veľkými vrtákmi aj na dokončovacie práce drobných priemerov.

Hmotnosť 470kg Vrátane podstavca Čo to znamená? Poctivá váha je zárukou tuhosti. Stroj nevibruje a udržuje presnosť aj pri hlbokom zábere.

Váha470 kg zaisťuje stabilitu celého sústavy vreteník-lože-suport, čo je kľúčové pre presné sústruženie.

Vreteník a pohon

Príkon motora 1,5 kW (400 V)

Trojfázový motor 1,5 kW v spolupráci s frekvenčným meničom zaisťuje konštantnú silu aj v nízkych otáčkach.

Priechod vretena 38 mm

Vnútorné o 38 mm dovoľuje prestrčiť tyčovinu vreteníkom pre sériovú výrobu čapov a spojovacích súčastí.

Upnutie / Kužeľ vretena Camlock DIN ISO 702-2 č. 4 / MK 5

Camlock upínanie zaručuje hádzavosť pod 0,015 mm a bleskovú výmenu skľučovadiel.

Posuvy a závitovanie

Závit metrický 0,4 – 10 mm/ot (26 stupňov)

Široký rozsah na rezanie závitov bez nutnosti manuálnej výmeny kolies na bežné stúpanie.

Posuv pozdĺžny / priečny 0,02–0,4 / 0,01–0,2 mm/ot

Veľký počet stupňov posuvu zaisťuje ideálnu reznú rýchlosť na hrubovanie aj dokončovanie povrchu.

Zdvih nožového suportu 90 mm

Nožový suport je otočný pre sústruženie krátkych kužeľov.

Dizajn a rozmery

Kužeľ / Zdvih pinoly koníka MK 3/100 mm

Štandardný kužeľ MK 3 umožňuje upnutie otočných hrotov a vŕtacích skľučovadiel.

Rozmery (ŠxVxH) 1 760 × 1 320 × 745 mm

Optimálne rozmery pre profesionálne dielne, ktoré vyžadujú 1m pracovnú dĺžku pri zachovaní kompaktnosti.

Šírka lôžka 190 mm

Široké a rebrované lôžko zo šedej liatiny minimalizuje prehnutie pod tlakom nástroja.

Kliknite na akýkoľvek parameter pre detailné vysvetlenie

Čo nájdete v zásielke

Rozsah dodávky 1

Sústruh OPTIturn TM 3310V

Vrátane digitálneho odmeriavania DPA32 a podstavca 1× 2

Trojčeľusťové skľučovadlo O 160 mm

Upínací systém Camlock č. 4 pre presné upnutie 1× 3

Štvorstranný nožový držiak

Pre nože so stopkou do 16 mm 1× 4

Pevný hrot MK 3 a redukčné puzdro

MK 5 / MK 3 pre koník a vreteno 1× 5

Olejová náplň a súprava kolies

Vrátane nastavovacieho náradia a LED osvetlenia stroja 1×

Často kladené otázky

Otázky a odpovede 01Môžem sústruh zapojiť do bežnej 230V zásuvky?

Nie, tento profesionálny model TM 3310V vyžaduje trojfázové napájanie 400 V. Je určený na prevádzku v dielňach, kde je stabilita napájania kľúčová pre výkon frekvenčného meniča a motora. 02Ako funguje plynulá regulácia otáčok?

Otáčky regulujete jednoducho otočným voličom na ovládacom paneli. Aktuálnu hodnotu vidíte priamo na digitálnom displeji. Stroj má navyše 6 mechanických rýchlostných stupňov na zaistenie maximálneho momentu v každom rozsahu. 03Je digitálne odmeriavanie DPA 32 v cene?

Áno, model TM 3310V je dodávaný s už namontovaným 3osým digitálnym odmeriavaním DPA 32. Výrazne to zjednodušuje prácu, eliminuje chyby a zrýchľuje produkciu čapov a hriadeľov. 04Čo je systém Camlock?

Ide o upínací systém skľučovadla pomocou čapov s excentrickým zámkom. Výmena skľučovadla trvá len desiatky sekúnd a zaručuje veľmi vysokú presnosť usadenia, čo je kľúčové pre hádzavosť pod 0,015 mm.

Rada špecialistu Tomek Náradie:

Sústruh TM 3310V je "držiak", ktorý vás v dielni nesklame. Vďaka frekvenčnému meniču si môžete dovoliť sústružiť čelá veľkých priemerov s plynulým zvyšovaním otáčok pri postupe k osi, čo zaisťuje perfektný povrch. Pri inštalácii odporúčam stroj dokonale vyrovnať na betónovom základe pomocou presnej strojovej vodováhy – pri stroji tejto dĺžky (1 m medzi hrotmi) je to kritické pre súososť pri sústružení dlhých hriadeľov. Nezabudnite pravidelne kontrolovať olej v posuvovej prevodovke cez olejoznak, sústruh sa vám odvďačí tichým chodom po celé desaťročia!
