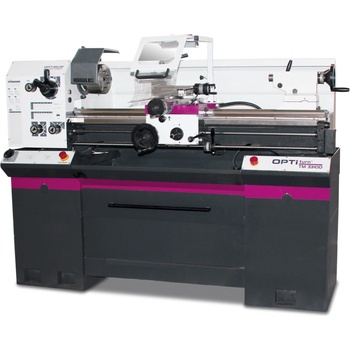

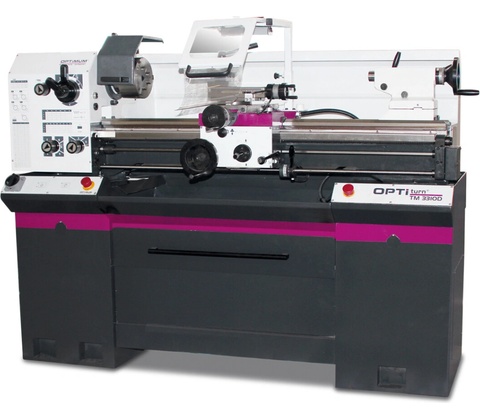

OPTIMUM OPTIturn TM 3310

Profesionálna technológia Optimum

Hlavné prednosti

Sústruh OPTIMUM® OPTIturn TM 3310 definuje štandard vo svojej triede vďaka precíznemu mechanickému spracovaniu a dôrazu na bezpečnosť podľa EN 23125. Základom stroja sú indukčne kalené a brúsené vodiace dráhy osi Z, ktoré zaručujú plynulý posuv suportu bez zadrhávania. Všetky elektrické komponenty pracujú v bezpečnom 24V DC okruhu. Srdcom pohonu je vreteno uložené v nastaviteľných presných kuželíkových ložiskách, ktoré v spojení s prevodovkou v olejovom kúpeli zaisťuje tichý chod a vysoký krútiaci moment aj pri nízkych otáčkach. 01

Hádzavosť pod 0,015 mm

Garantovaná presnosť čela vretena umožňuje lícovanie a výrobu dielov v najprísnejších toleranciách. 02

Upínanie Camlock č. 4

Priemyselný štandard pre bleskovú výmenu skľučovadiel a lícnych dosiek s absolútnou bezpečnosťou proti uvoľneniu. 03

Dvojkanálová bezpečnosť

Moderná elektronika s núdzovými vypínačmi a motorovou brzdou chráni obsluhu aj stroj pri nečakaných situáciách. 04

Ozubené kolesá v oleji

Posuvová aj závitová prevodovka má kolesá bežiace v olejovom kúpeli, čo minimalizuje opotrebenie a hluk. 05

Jemná stupnica 0,02 mm

Ručné kolesá sú vybavené noniem s delením 0,02 mm (priečny posuv) pre maximálny cit pri odoberaní špon. 06

Kalené vreteno MK5

Vysoká tuhosť uloženia hlavného vretena v kuželíkových ložiskách zaručuje stabilitu pri ťažkom hrubovaní.

Rozsah nasadenia

Využitie

Výroba presných hriadeľov a puzdier Rezanie metrických aj palcových závitov Obrábanie ocelí, antikora i farebných kovov Renovácia opotrebovaných čapov Strojárenská údržba a opravárenstvo Výroba vnútorných aj vonkajších kužeľov Modelárske a vývojové dielne Nástrojárska výroba lícovaných dielov

Technický list

Kompletná špecifikácia

Vzdialenosť hrotov 1 000 mm Točná dĺžka Čo to znamená? Maximálna dĺžka materiálu, ktorý je možné upnúť medzi vreteno a koník. Ideálne pre dlhé hriadele.

Vďaka dĺžke 1 000 mm a tuhému lôžku so šírkou 190 mm stroj zvláda aj rozmerné obrobky bez prehýbania.

Priechod vretena 38mm Vŕtanie vretena Čo to znamená? Vnútorný priemer vretena. Umožňuje pretiahnuť tyč s priemerom 38 mm cez celý stroj.

Vreteno s kužeľom MK5 a priechodom 38 mm je štandardom pre efektívne tyčové obrábanie.

Rozsah otáčok 65–2000 rpm 9 stupňov Čo to znamená? 9 rýchlostných stupňov prevodovky dovoľuje zvoliť optimálny krútiaci moment pre každý materiál.

Pre verziu Vario je k dispozícii plynulý rozsah 11 až 2 500 ot/min vďaka frekvenčnému meniču Lenze.

Hmotnosť 470kg Liatinová tuhosť Čo to means? Váha takmer pol tony je zárukou, že sústruh pohlcuje vibrácie a udržuje geometriu aj pri hlbokom zábere.

Masívna liatinová konštrukcia lôžka a oceľový podstavec tvorí stabilný celok o váhe 470 kg.

Pracovný rozsah a točné priemery

Max. točný priemer nad ložom 330 mm

Tento rozmer určuje maximálny priemer disku alebo príruby, ktorú je možné na stroji bezpečne obrobiť.

Max. točný priemer nad suportom 216 mm

Určuje priechodnosť materiálu nad saňami sústruhu. Dôležité pre obrábanie dlhých hriadeľov s väčším priemerom.

Výška hrotu 165 mm

Vzdialenosť od stredu vretena k vodiacim plochám lôžka.

Šírka lôžka 190 mm

Nadštandardná šírka 190 mm zaisťuje tuhosť suportu a presnosť pri ťažšom obrábaní.

Posuvy a rezanie závitov

Pozdĺžny posuv (strojný) 0,02 – 0,4 mm/ot. (24 rozsahov)

Široká škála strojných posuvov na dosiahnutie dokonale hladkého povrchu.

Priečny posuv (strojný) 0,01 – 0,2 mm/ot. (32 rozsahov)

Automatický priečny posuv uľahčuje čelné sústruženie veľkých plôch a diskov.

Závit metrický 0,4 – 10 mm/ot. (26 rozsahov)

Pokrýva všetky štandardné jemné aj hrubé metrické závity bez nutnosti výmeny ozubených kolies pre každý rozmer.

Max. posuv nožového / priečneho suportu 90 mm / 168 mm

Rozsah pohybu nožových saní určený na sústruženie krátkych kužeľov a čelné operácie.

Koník a parametre motora

Kužeľ pinoly koníka MK3 / Priemer 38 mm

Robustný koník na presné vŕtanie a podoprenie ťažších obrobkov otočným hrotom.

Zdvih pinoly koníka 100 mm

Dostatočný rozsah výsuvu na vŕtanie hlbokých dier cez pinolu.

Príkon motora / Napájanie 1,5 kW / 400 V

Trojfázový motor s elektrickou brzdou zaisťuje rýchle zastavenie a silný ťah aj pod záťažou.

Celkové rozmery (š × v × h) 1 760 × 1 320 × 745 mm

Stroj vyžaduje pevnú inštaláciu na rovný betónový podklad na zachovanie garantovanej presnosti.

Kliknite na dlaždicu alebo riadok parametra pre zobrazenie vysvetlenia

Bohatá základná výbava

Obsah balenia 1

OPTIturn TM 3310

Hrotový sústruh s vodiacou a ťažnou skrutkou 1× 2

Trojčeľusťové skľučovadlo O 160 mm

Prevedenie Camlock č. 4 pre bleskovú výmenu 1× 3

Podstavec stroja

Stabilná oceľová konštrukcia s núdzovými vypínačmi 1× 4

LED osvetlenie

Sústredené svetlo pre prácu bez tieňov 1× 5

Príslušenstvo 4stranný držiak 16mm, redukcia MK 5/3, hrot MK 3, súprava kolies a náradia 1 set

Často kladené otázky

Otázky a odpovede 01Je možné u tohto modelu plynule meniť otáčky?

Štandardný model TM 3310 má mechanickú prevodovku s 9 stupňami. Pre plynulú reguláciu otáčok v rozsahu 11–2500 ot/min zvoľte verziu Vario, ktorá je vybavená frekvenčným meničom Lenze a ponúka vyšší komfort pri obrábaní rôznych priemerov. 02Čo je výhodou systému Camlock č. 4?

Camlock je najrýchlejší a najbezpečnejší spôsob upínania skľučovadiel. Skľučovadlo drží 6 pevných čapov, ktoré sa pootočením kľúča o 180 ° pevne uzamknú. Je to štandard pri priemyselných sústruhoch, ktorý eliminuje vibrácie a hádzanie. 03Zvládne sústruh rezať palcové závity?

Áno, pomocou priloženej sady výmenných ozubených kolies (lyry) je možné sústruh nastaviť na rezanie Whitworthových (palcových), modulových i diametrálnych závitov podľa tabuľky na vreteníku. 04Ako prebieha mazanie sústruhu?

Vreteník a posuvová skriňa majú vlastné olejové náplne s olejznakmi. Suport a vodiace dráhy sa mažú manuálne pomocou mazacích bodov a olejničky (odporúčame pred každou smenou). 05Je na prevádzku potrebný istič s charakteristikou C alebo D?

Áno, vzhľadom k trojfázovému motoru 1,5 kW a rozbehom odporúčame istenie 16A s charakteristikou C, aby nedochádzalo k vybaveniu ističa pri štarte stroja alebo pri náhlom zaťažení.
