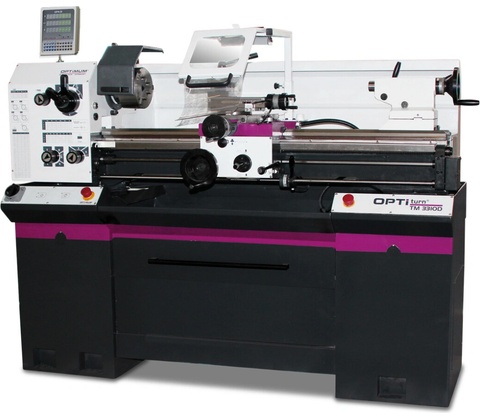

OPTIMUM OPTIturn TM 3310 D

Digitálna presnosť a priemyselný výkon

Hlavné prednosti

Sústruh OPTIMUM® OPTIturn TM 3310 D je evolúciou obľúbeného radu TM, ktorý pridáva kľúčový prvok pre moderné obrábanie: digitálne odmeriavanie DPA 31 Plus. Toto zariadenie výrazne zvyšuje pracovnú presnosť, znižuje chybovosť a skracuje časy nastavenia vďaka prehľadnému zobrazeniu pozície všetkých suportov na 8-miestnom displeji. Stroj je postavený na tuhom liatinovom lôžku s indukčne kalenými vodiacimi dráhami a disponuje vretenom uloženým v presných kuželíkových ložiskách. Všetky ovládacie prvky, vrátane bezpečnostných ručných kolies a núdzových vypínačov, zodpovedajú najprísnejším európskym normám EN 23125 a EN ISO 13849. 01

Digitálny systém DPA 31 Plus

Odmeriavanie osí X, Y, Z0 a Z na prehľadnom paneli eliminuje chyby pri odčítaní z nonia a zvyšuje produktivitu o desiatky percent. 02

Hádzavosť vretena pod 0,015 mm

Precízne uloženie vretena Camlock č. 4 v kuželíkových ložiskách zaručuje extrémnu presnosť aj pri ťažkom hrubovaní. 03

Kalené a brúsené dráhy

Vodiace plochy osi Z sú kalené a jemne brúsené, čo zaisťuje hladký posuv suportu a minimálne opotrebenie v čase. 04

Prevodovka v olejovom kúpeli

Ozubené kolesá posuvovej prevodovky pracujú v oleji, čo garantuje tichý chod a bezproblémový prenos sily motora 1,5 kW. 05

Bezpečnostná elektronika DC 24V

Všetky elektrické diely pracujú v bezpečnom napätí. Súčasťou je motorová brzda a núdzové vypínače na oboch stranách podstavca. 06

Magnetické pásky a lišty

Kombinácia meracej lišty s čítacou hlavou na pozdĺžnom suporte a magnetických pásikov na priečnom suporte zaisťuje vysokú odolnosť a presnosť.

Oblasti nasadenia

Využitie

Nástrojárska výroba lícovaných dielov Výroba hriadeľov a presných čapov Priemyselná údržba a servis Obrábanie ocele, nerezu a farebných kovov Rezanie metrických a palcových závitov Výučba v technických školách a učilištiach Výroba vnútorných aj vonkajších kužeľov Kusová a malosériová výroba

Technický list

Kompletná špecifikácia

Točná dĺžka 1 000 mm Medzi hrotmi Čo to znamená? Maximálna dĺžka materiálu, ktorý je možné upnúť medzi vreteno a koník. Ideálne pre dlhé hriadele.

Dĺžka1 000 mm v spojení s tuhým ložom umožňuje sústruženie dlhých profilov bez rizika priehybu materiálu.

Odmeriavanie DPA 31 Plus Digitálny panel Čo to znamená? Elektronický systém, ktorý presne ukazuje polohu noža. Eliminuje chyby spôsobené vôľou skrutky.

DPA 31 Plus ponúka 8-miestny displej pre osi X, Y, Z0 a Z s fóliovou klávesnicou odolnou proti oleju.

Priechod vretena 38mm Vŕtanie vretena Čo to znamená? Maximálny priemer tyče, ktorú môžete pretiahnuť cez vreteno. Ideálna pre tyčový materiál.

Vreteno s kužeľom MK5 a priechodom 38 mm dovoľuje efektívne spracovanie polotovarov priamo cez vreteník.

Hmotnosť 470kg Masívna tuhosť Čo to znamená? Vysoká váha stroja zaručuje stabilitu, pohlcuje vibrácie a udržuje geometriu aj pri veľkom úbere špony.

Hmotnosť470 kg a liatinová konštrukcia lôžka zaisťujú, že sústruh TM 3310 D pracuje s milimetrovou presnosťou.

Pracovné rozsahy a točné rozmery

Max. točný priemer nad ložom 330 mm

Umožňuje obrábanie diskov, prírub a rozmerných súčastí až do priemeru 330 mm.

Max. točný priemer nad suportom 216 mm

Určuje priechodnosť materiálu nad saňami sústruhu pri pozdĺžnom sústružení.

Výška hrotu / Šírka lôžka 165 mm / 190 mm

Široké lôžko 190 mm poskytuje suportu stabilnú základňu a zabraňuje chveniu noža v reze.

Vzdialenosť medzi hrotmi 1 000 mm

Pracovný priestor pre dlhé hriadele. Pri použití liniet (voliteľné) je možné obrábať aj veľmi štíhle dielce.

Pohon, prevodovka a posuvy

Rozsah otáčok 65 – 2 000 ot/min (9 stupňov)

Mechanická prevodovka ponúka 9 stupňov pre optimálne nastavenie krútiaceho momentu. (Verzia Vario plynulo 11–2500 ot/min).

Pozdĺžny posuv (strojný) 0,02 – 0,4 mm/ot. (24 rozsahov)

Široká škála pozdĺžnych posuvov na dosiahnutie dokonale hladkého povrchu.

Priečny posuv (strojný) 0,01 – 0,2 mm/ot. (32 rozsahov)

Automatický priečny posuv uľahčuje čelné sústruženie a zvyšuje kvalitu rovinnosti plochy.

Závit metrický 0,4 – 10 mm/ot. (26 rozsahov)

Závitová prevodovka pokrýva všetky štandardné metrické závity používané v technickej praxi.

Vreteno, koník a elektrické údaje

Upnutie vretena Camlock DIN ISO 702-2 č. 4

Rýchloupínací systém pre skľučovadlá. Čapy Camlock zaručujú bezpečné a vysoko súosé upevnenie.

Kužeľ pinoly koníka / Zdvih MK3 / 100 mm

Stabilný koník s pinolou s priemerom 38 mm a zdvihom 100 mm na vŕtanie a podoprenie obrobkov.

Príkon motora / Napájanie 1,5 kW / 400 V

Silný trojfázový motor s elektrickou brzdou. Pre optimálny rozbeh odporúčame istič 16A char. C.

Celkové rozmery (š × v × h) 1 760 × 1 320 × 745 mm

Stroj vyžaduje pevnú inštaláciu. Celková šírka vrátane podstavca a ovládacích prvkov.

Kliknite na dlaždicu alebo riadok parametra pre zobrazenie vysvetlenia

Kompletná výbava do začiatku

Obsah balenia 1

OPTIturn TM 3310 D

Sústruh s integrovaným digitálnym odmeriavaním DPA 31 Plus 1× 2

Trojčeľusťové skľučovadlo O 160 mm

Systém Camlock č. 4 pre bleskovú výmenu 1× 3

LED osvetlenie stroja

Pracovné svetlo s vysokou intenzitou 1× 4

Podstavec a príslušenstvo

Stabilný podstavec, nožový držiak 16mm, hrot MK3, redukcia MK5/MK3 1 set 5

Náradie a náplne

Súprava výmenných kolies, olejová náplň a nastavovacie náradie 1 set

Často kladené otázky

Otázky a odpovede 01V čom je výhoda magnetických pásikov pri odmeriavaní?

Na priečnom a nožovom suporte sú použité magnetické pásiky namiesto klasických sklenených pravítok. Ich výhodou je kompaktnosť a extrémna odolnosť proti oleju, chladiacej emulzii a kovovým trieskam, čo u týchto pohyblivých častí zaručuje bezproblémový chod bez rizika poškodenia merítka. 02Je možné na tomto sústruhu rezať aj palcové závity?

Áno, pomocou priloženej sady výmenných kolies a tabuľky na stroji je možné sústruh nastaviť na rezanie Whitworthových (palcových), modulových i diametrálnych závitov. Metrické závity sa nastavujú pákami priamo na prevodovke. 03Čo presne znamená upnutie vretena Camlock č. 4?

Camlock je priemyselný štandard pre bleskové a bezpečné upínanie skľučovadiel. Skľučovadlo drží 6 pevných čapov, ktoré pootočením kľúča o 180 ° pevne uzamknete. Je to oveľa bezpečnejšie ako staršie systémy na závit, pretože skľučovadlo sa nemôže pri reverzácii alebo brzdení vyskrutkovať. 04Ako prebieha mazanie sústruhu?

Vreteník a posuvová skriňa majú vlastné olejové náplne s olejoznakmi. Ozubené kolesá pracujú v olejovom kúpeli, čo výrazne znižuje hlučnosť a opotrebenie. Vodiace plochy a suporty sa mažú manuálne pomocou olejničky a mazacích bodov. 05Je na prevádzku potrebný istič s charakteristikou C?

Áno, vzhľadom na trojfázový motor 1,5 kW a mechanické rozbehy prevodovky dôrazne odporúčame istenie 16A s charakteristikou C, aby nedochádzalo k vybaveniu ističa pri štarte vretena v najvyšších otáčkach.
