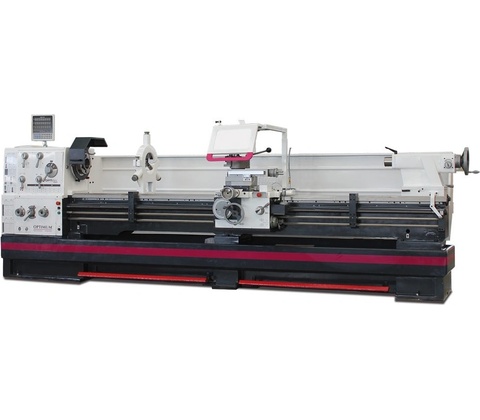

Masívny, plne vybavený sústruh s vodiacou a ťažnou skrutkou a digitálnym odmeriavaním DPA 21. Vyznačuje sa vysokou presnosťou, efektívnou a hospodárnou prevádzkou.
- Vodiace...
Masívny, plne vybavený sústruh s vodiacou a ťažnou skrutkou a digitálnym odmeriavaním DPA 21. Vyznačuje sa vysokou presnosťou, efektívnou a hospodárnou prevádzkou.
Vodiace plochy lôžka sú kalené a brúsené
Vreteník s kužeľom MK7 je osadený upínaním Camlock DIN ISO 702-2 č. 8
Uzavretá prevodová skriňa má mechanizmus uložený v presných ložiskách
Brúsené ozubené kolesá a hriadele pracujú v olejovom kúpeli
Páky pre rýchloposuv a zmenu smeru otáčania na suportovej skrini
Centrálne mazanie vodiacich plôch
Koník s kužeľom MK5 prestaviteľný o ± 13 mm
Spúšťacia páka ovláda relé hlavného motora s bezpečnostným riadiacim napätím 24 V
Hlavný vypínač je uzamykateľný a elektromotor je osadený chrániacim ističom
Bezpečnostné tlačidlá CENTRAL STOP na vreteníku a suportovej skrini
Kryt skľučovadla s bezpečnostným spínačom
Pracovná lampa 24 V s kĺbovým ramenom
Externé uzavreté chladiace zariadenie
Rozvádzač je vybavený komponentami Siemens
Nožový držiak SWH 9 pre rýchlu výmenu nástrojov
Mechanická nožná brzda vretena s bezpečnostným vypínačom hlavného motora
Digitálne odmeriavanie polohy DPA 21 so sklenenými pravítkami
Technické údaje
Výška hrotu 330 mm Max. točný priemer nad lôžkom 660 mm Max. točný priemer nad suportom 440 mm Max. točný priemer bez mostíka 900 mm Šírka lôžka 400 mm Vzdialenosť medzi hrotmi 2000 mm Dĺžka mostíka 250 mm Kužeľ vretena MK7 Upnutie vretena Camlock DIN ISO 702-2 č. 8 Otáčky 25–1600ot/min Plynulá zmena otáčok Ne Počet rýchlostných stupňov 16 Priechod vretena 105 mm Kužeľ pinoly koníka MK5 Posuv pozdĺžny 0,044 –1,48 mm/ot. (25 ) Posuv priečny 0,022 –0,74 mm/ot. (25 ) Max. posuv nožového suportu 230 mm Max. posuv priečneho suportu 368 mm Závit metrický 0,45 – 120 mm/ot. (54 ) Závit palcový 80 – 7/16 záv./1“ (60 ) Závit trapézový 7/8 –160 D.P. (42 ) Závit modulový 0,25 –60 M.P. (46 ) Príkon 9 kW Elektrické pripojenie 400 V Rozmery (š × v × h) 3650×1785×1500mm Hmotnosť 3345 kg
Rozsah dodávky:
3-čeľusťové skľučovadlo ø 315 mm
Pevná luneta, priechod Ø 150 mm
Pohyblivá luneta, priechod Ø 130 mm
Rýchloupínací nožový držiak SWH 9-D
Náhradný držiak 41 × 180 typ D pre štvorhranné nože
Redukčné puzdro MK 5 / MK 7
Pevný a otočný hrot MK 5
Doraz s jemným nastavením
LED pracovná lampa
Nastavovacie náradie
Chladiace zariadenie
