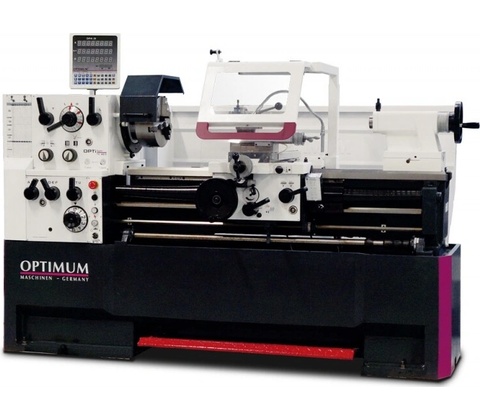

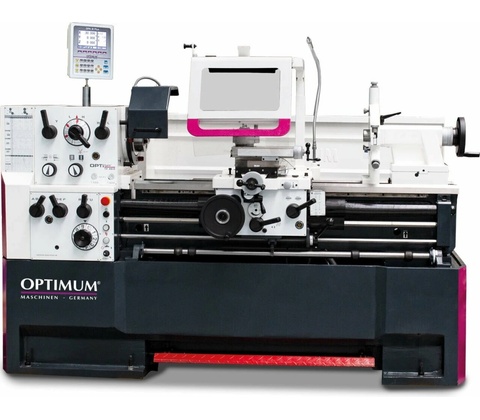

OPTIMUM OPTIturn TH 4610 D

OPTIMUM OPTIturn TH 4610 D je masívny presný hrotový sústruh určený na profesionálne obrábanie kovov. Kombinuje vysokú tuhosť konštrukcie, presné vreteno, široký rozsah posuvov a závitov s moderným digitálnym odmeriavaním polohy DPA 31 Plus.

Stojan a lôžko sú odliate z jedného kusu, čo prispieva k vysokému tlmeniu vibrácií a stabilite stroja. Vodiace plochy lôžka sú kalené a brúsené. Vreteno je taktiež kalené a brúsené a uložené v kuželíkových ložiskách pracujúcich v olejovom kúpeli. Výrobca garantuje hádzavosť čela vretena ≤ 0,015 mm.

Pracovný priestor

Stroj umožňuje obrábanie obrobkov s maximálnym priemerom:

• Ø 465 mm nad lôžkom,
• Ø 270 mm nad priečnym suportom,
• až Ø 690 mm po vybratí mostíka.

Vzdialenosť medzi hrotmi je 1 000 mm. Robustné lôžko má šírku 300 mm.

Vreteno a pohon

Hlavný motor má výkon 5,5 kW. Mechanická prevodovka poskytuje 12 stupňov otáčok v rozsahu 25 – 2 000 ot./min.

Vreteno má veľký priechod Ø 58 mm, kužeľ MK6 a profesionálne upínanie:

Camlock DIN ISO 702-2 č. 6

To umožňuje rýchlu a bezpečnú výmenu skľučovadiel a ďalšieho príslušenstva.

Digitálne odmeriavanie DPA 31 Plus

Aktuálne vyhotovenie TH 4610 D je vybavené digitálnym odmeriavaním OPTIMUM DPA 31 Plus. Meracia lišta s čítacou hlavou sa používa na pozdĺžnom suporte, zatiaľ čo na priečnom a nožovom suporte sú použité magnetické pásky.

Pri starších strojoch možno nájsť označenie DPA 21, preto by som pre nový produktový záznam používal aktuálne označenie DPA 31 Plus.

Posuvy a závity

Uzavretá posuvová skriňa umožňuje rýchlu voľbu pracovných posuvov. Ozubené kolesá sú kalené a brúsené a pracujú v olejovom kúpeli.

Stroj ponúka:

• 40 pozdĺžnych posuvov: 0,031 – 1,7 mm/ot.,
• 40 priečnych posuvov: 0,014 – 0,784 mm/ot.,
• 53 metrických závitov: 0,1 – 14 mm,
• 40 palcových závitov: 2 – 112 TPI,
• 34 modulových závitov: 0,1 – 7 MP,
• 50 DP závitov: 4 – 112 DP.

Hlavné vlastnosti

• masívny profesionálny hrotový sústruh,
• výkon hlavného motora 5,5 kW,
• točný priemer nad lôžkom 465 mm,
• vzdialenosť medzi hrotmi 1 000 mm,
• vyberateľný mostík – obrábanie až do Ø 690 mm,
• priechod vretena 58 mm,
• upínanie Camlock č. 6,
• 12 rýchlostí 25 – 2 000 ot./min,
• digitálne odmeriavanie DPA 31 Plus,
• kalené a brúsené vodiace plochy,
• centrálne mazanie vedení,
• mechanické vypínanie pozdĺžneho posuvu pomocou štyroch nastaviteľných vačiek,
• koník prestaviteľný o ±10 mm na sústruženie kužeľov,
• pravý/ľavý chod,
• mechanická nožná brzda vretena,
• chladiace zariadenie,
• vyhotovenie podľa DIN 8606.

Rozsah dodávky:

• Dva pevné hroty MK4
• Redukčné puzdro MK6/MK4
• Stena ostreku (namontovaná)
• Nožná brzda vretena
• Halogénová lampa 50 W/24 V
• Kufrík s náradím
• Olejová náplň
• Digitálne odmeriavanie
• Pevná luneta pro Ø 25 – 178 mm
• Pohyblivá luneta Ø 19 – 114 mm
• Rýchloupínací nožový držiak SWH 5-B
• Držiak pre štvorhranné nože D 25×120 mm
• Podstavec stroje
• Chladiace zariadenie
• 3-čeľusťové skľučovadlo Ø 250 mm
